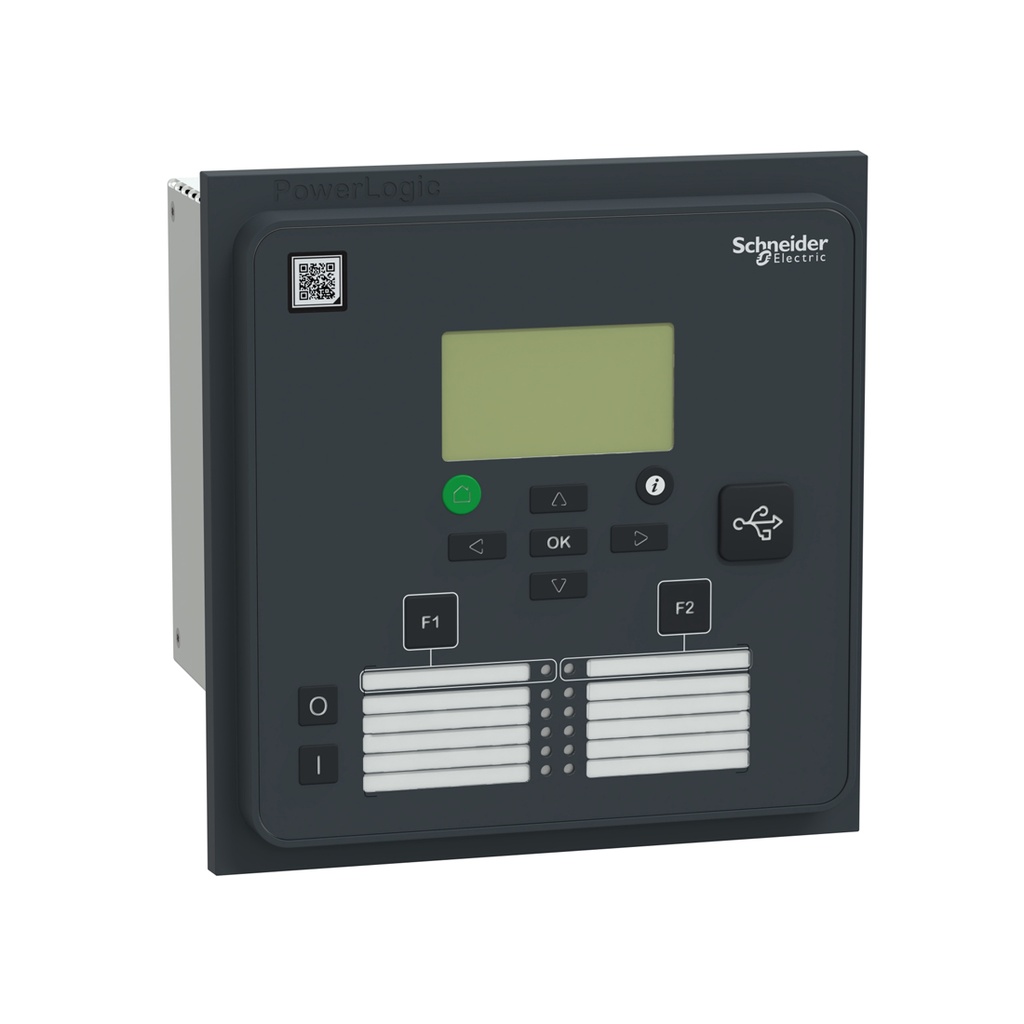

Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA
Терминал PowerLogic, SE, REL52045, P3U20-6AAA3ACAA
<html><b>Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA</b></b>
<br>
Идеально подходит для зданий и промышленности, коммунальных предприятий и крупных промышленных процессов. Реле обеспечивает защиту от перегрузки по току, перегрузки, обрыва проводника, замыкания на землю и отказа выключателя в соответствии с ANSI. Он также оснащен устройством автоматического повторного включения, устройством включения при появлении отказа, системой защиты от бросков напряжения и системой блокировки. Простота, надежность, безопасность и удобство в использовании благодаря дисплею пользовательского интерфейса. Питание реле защиты может подаваться от сети 48 В перем. тока / пост. тока на сеть 230 В перем. тока / пост. тока. Он включает 10 цифровых входов, 2 порта связи RJ45 и 1 USB на передней панели устройства. Механические размеры составляют 169,5 мм в высоту, 170 мм в ширину и 205 мм в глубину. Реле сертифицированы по стандарту EN 60255-26 для электромагнитной совместимости.</html>
<html><b><br><br>Основные характеристики</b></b>
<ul>
<li>Серия:
PowerLogic P3
<li>Тип продукта:
Устройство релейной защиты, измерения и управления
<li>Область применения:
Универсальный
<li>Тип конфигурирования (Кортек):
P3U30-6AAA3BCAA
<li>Размер монтажной платы:
20TE
<li>Источник питания:
48...230 В пер./пост. ток
<li>Измерительные входы:
<br>3 1/5 A ТТ для Фазный ток
<br>1 1/5 A ТТ для остаточный ток
<br>1 100 V/110 V VT для напряжение
<li>Количество датчиков:
<br>0 температура окружающей среды при хранении sensor(s)
<br>0 дуга sensor(s)
<li>Кол-во дискрет.входов (DI):
10
<li>Number of analogue inputs:
0
<li>Количество выходов (DO):
1 реле самодиагностики
5
<li>Количество аналоговых выходов:
0
<li>Порты связи:
<br>Спереди USB порт с 1 разъем
<br>Сзади RJ45 с 2 разъем
<li>Протоколы связи:
<br>IEC 61850 изд. 1
<br>IEC 61850 изд. 2
<br>IEC 60870-5-101
<br>DNP3 TCP
<br>Modbus TCP
<br>Ethernet/IP
<li>Кибербезопасность:
<br>Защита паролем
<br>Защищенный порт
<li>Функции защиты:
<br>Мин. токовая в фазах 37
<br>МТЗ обратной последовательности 46
<br>Небаланс токов, обрыв проводника 46 I2/I1
<br>Превышение продолжительности пуска, заклинивание рот 48/51LR
<br>Защита от тепловой перегрузки 49
<br>МТЗ в фазах 50/51
<br>МТЗ нулевой последовательности 50N/51N
<br>Защита от отказов выключателя (УРОВ) 50BF
<br>Ускорение при включении на КЗ (SOTF)
<br>Защита конденсаторной установки от току небаланса 51C
<br>Защита конденсаторной установки от перенапряжения 59C
<br>Смещение напряжения нейтрали 59N
<br>Запрет повторного пуска электродвигателя 66
<br>Направленная МТЗ от замыкания на землю 67N
<br>Перемежающееся кз на землю 67NI
<br>Контроль цепей ТТ 60
<br>Контроль цепей ТН 60
<br>Блокировки по 2-й гармонике 68H2
<br>Блокировки по 5-й гармонике 68H5
<br>АПВ 79
<br>Подхват/удержание 86
<br>Включение на холодную нагрузку (CLPU)
<br>Программируемые ступени 99
<br>Программируемые кривые
<br>Защита от дуговых замыканий: Нет
<li>Функции измерения:
<br>Ток 3-фазный
<br>Ток нулевая последовательность
<br>Ток прямая последовательность
<br>Ток обратная последовательность
<br>Ток отношение обратной и прямой последовательностей
<br>Напряжение фаза - замля
<br>Напряжение Линейное напряжение
<br>Напряжение нулевая последовательность
<br>Напряжение прямая последовательность
<br>Напряжение обратная последовательность
<br>Напряжение отношение обратной и прямой последовательностей
<br>Реактивное сопротивление короткого замыкания
<br>Fault location current
<br>Реактивное сопротивление при замыкании на землю
<br>Частота
<br>Активная мощность
<br>Среднеквадратическое значение активной мощности
<br>Реактивная мощность
<br>Среднеквадратическое значение реактивной мощности
<br>Полная мощность
<br>Среднеквадратическое значение полной мощности
<br>Активная энергия
<br>Реактивная энергия
<br>Cos φ
<br>Tan φ
<br>Угол
<br>Коэффициент мощности
<br>Напряжение phasor diagram view
<br>Ток phasor diagram view
<br>Ток гармоники 2-я, 15-я
<br>Напряжение гармоники 2-я, 15-я
<br>Перерыв питания
<br>Мониторинг состояния выключателя
<li>Функции управления:
<br>Управление и мониторинг распред. устройства
<br>Программируемые блокировки распределительного устро
<br>Местное управление однолинейная мнемосхема на дисплее реле
<br>Местное управление кнопки управления выключателем
<br>Местное/дистанционное управление
<br>2 свободноназначаемые функциональные кнопки
<br>Приложение на телефон/планшет with Easergy SmartApp
<br>Web-сервер
<br>Programmable logic
<li>Функции контроля:
<br>Контроль цепи отключения 74
<br>Мониторинг состояния выключателя
<br>Самодиагностика устройства
<li>Соединения – клеммы:
<br>Под винт съемный (дискретный вход/выход)
<br>Кольцевые наконечники съемный (Трансформатор тока)
<br>Пин съемный (трансформатор напряжения)
<li>Дополнительные характеристики:
<br>Порог срабатывания: 220…230 В пер./пост. тока
<br>Название программного обеспечения: Мобильное приложение EcoStruxure Power Device, ESetup Easergy Pro, Web-сервер
<br>Тип дисплея: LCD 128 x 64 пикселей with однолинейная схема
<br>Количество ключей: 2 настраиваемый
<br>Местная индикация: 4 светодиода, 8 светодиодов программир.
<br>Стандарты: IEC
<li>Габариты:
<br>Высота: 169,5 мм
<br>Ширина: 170 мм
<br>Глубина: 205 мм
<br>Вес нетто: 2,5 кг максимум
</ul></html>
<html> <a href="https://www.se.com/kz/ru/product/REL52045/"><i>Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя</i></a>
Бренд: Schneider Electric
Гарантия: 1 год
