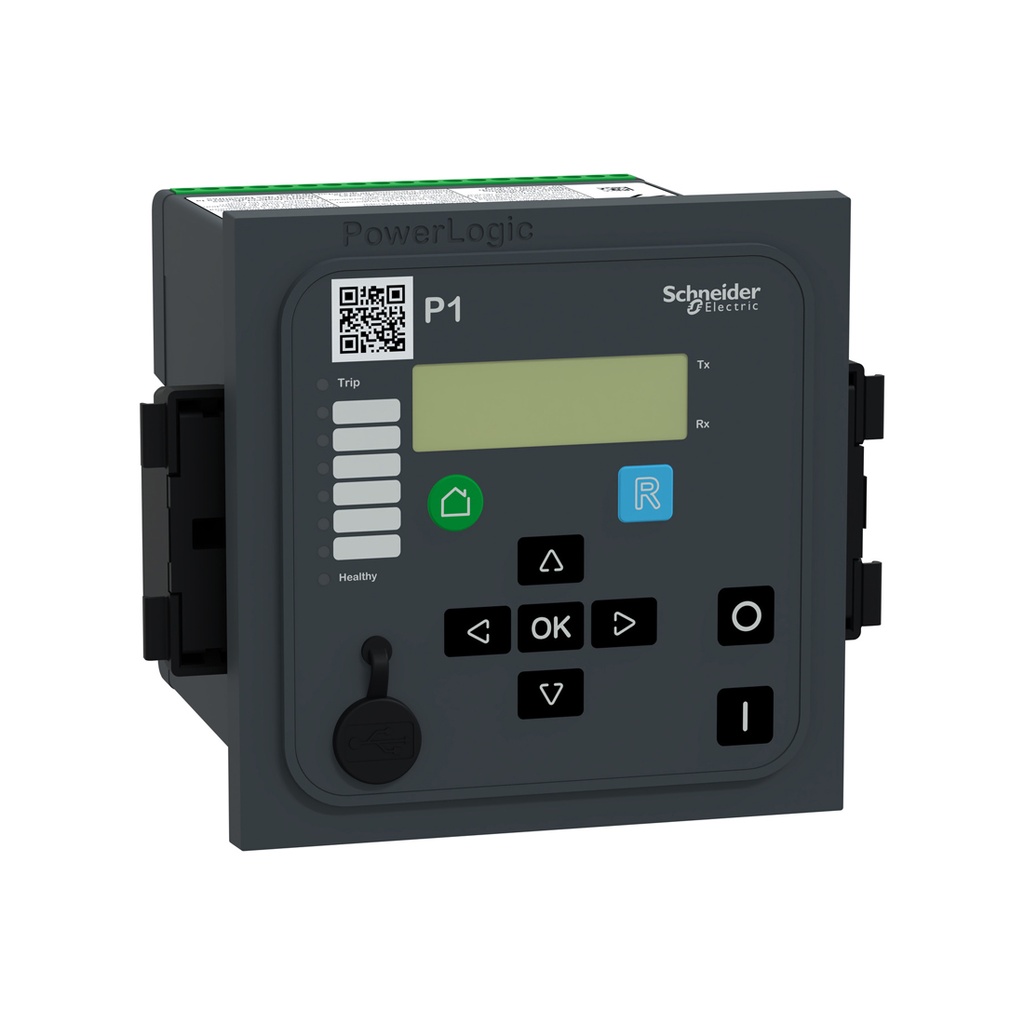

Терминал PowerLogic SE REL15023 P1F1E113N92N1NN11E
Терминал PowerLogic, SE, REL15023, P1F1E113N92N1NN11E
<html><b>Терминал PowerLogic SE REL15023 P1F1E113N92N1NN11E</b></b>
<br><br>Серия реле защиты среднего напряжения Schneider Electric Easergy P1 Feeder предлагает широкий набор защитных функций для зданий. Реле оптимально подходит для базового распределения в коммерческих и промышленных зданиях, на объектах коммунальной инфраструктуры, а также в качестве резервной защиты низкого напряжения.
<br><br>Реле обеспечивает защиты от сверхтока, перегрузки, обрыва проводника, замыкания на землю и отказа выключателя в соответствии со стандартами ANSI. Также предусмотрены функции автоматического повторного включения, включения на короткое замыкание, защиты от пусковых токов и блокировки (lockout), а также другие дополнительные функции.
<br><br>Простота, надёжность, безопасность и удобство эксплуатации достигаются благодаря встроенному пользовательскому интерфейсу с дисплеем. Реле может питаться от сети 90–240 В AC или 90–250 В DC. Измерение номинального тока замыкания на землю осуществляется с помощью трёх трансформаторов тока в диапазоне 0,05–12 In, с применением одного дополнительного трансформатора напряжения.
<br><br>Устройство оснащено 8 дискретными входами, 6 дискретными выходами, коммуникационным портом RS485, а также USB-портом на лицевой панели. Габаритные размеры реле составляют 116,5 × 116,5 × 108 мм (высота × ширина × глубина).
<br><br>Реле сертифицировано по стандартам EN 60255-26 (электромагнитная совместимость) и EN 60255-27 (требования безопасности). Возможна установка реле заподлицо в корпусе шкафа.
<br><br>Совместимые аксессуары: адаптер для настенного монтажа REL15039, передняя крышка REL15040, монтажные пружинные клипсы REL15041 или винтовые зажимы REL15042. Настройка устройства выполняется с помощью программного обеспечения eSetup Easergy Pro.</html>
<html><b><br><br>Основные характеристики</b></b>
<ul>
<li>Серия: Easergy
<li>Тип изделия: Реле защиты
<li>Назначение: Фидерная защита
<li>Тип установки: Встраиваемый (flush-mounted)
<li>Монтаж: В панель с крепёжным комплектом
<li>Питание:
<br>90…240 В AC
<br>90…250 В DC
<li>Измерительные входы:
<br>3 трансформатора тока (CT)
<br>Диапазон тока замыкания на землю: 0,05…12 In
<br>1 трансформатор напряжения (VT)
<li>Дискретные входы: 8 DI
<li>Дискретные выходы: 6 DO
<li>Функции защиты:
<br>Breaker failure 50BF — Защита от отказа выключателя
<br>Phase overcurrent 50/51 — Максимальная токовая защита фаз (МТЗ)
<br>Earth fault overcurrent 50N/51N — Максимальная токовая защита замыкания на землю
<br>Lockout relay 86 — Блокировка (защита с фиксацией отключения)
<br>Thermal overload protection 49 — Тепловая защита от перегрузки
<br>Cold load pick-up — Функция включения на холодную нагрузку
<br>Switch ON to fault (SOTF) — Включение на короткое замыкание
<br>Inrush detection — Защита от броска тока намагничивания
<br>Negative sequence overcurrent 46 — Токовая защита по отрицательной последовательности
<br>Broken conductor 46BC — Защита от обрыва фазы (обрыва проводника)
<br>Recloser 79 — Автоматическое повторное включение (АПВ)
<br>Directional earth fault 67N — Направленная защита замыкания на землю
<li>Интерфейсы связи:
<br>RS485
<br>USB (лицевая панель)
<li>Протоколы связи:
<br>Modbus RTU
<br>IEC 60870-5-103
<li>Индикация:
<br>Графический дисплей
<br>Светодиодная индикация состояния и аварий
<li>Степень защиты: IP54 (при установке в шкаф)
<li>Рабочая температура: -25…+60 °C
<li>Соответствие стандартам:
<br>EN 60255-26
<br>EN 60255-27
</ul></html>
<html> <a href="https://www.se.com/id/en/product/REL15023/"><i>Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя</i></a>
Бренд: Schneider Electric
Гарантия: 1 год
