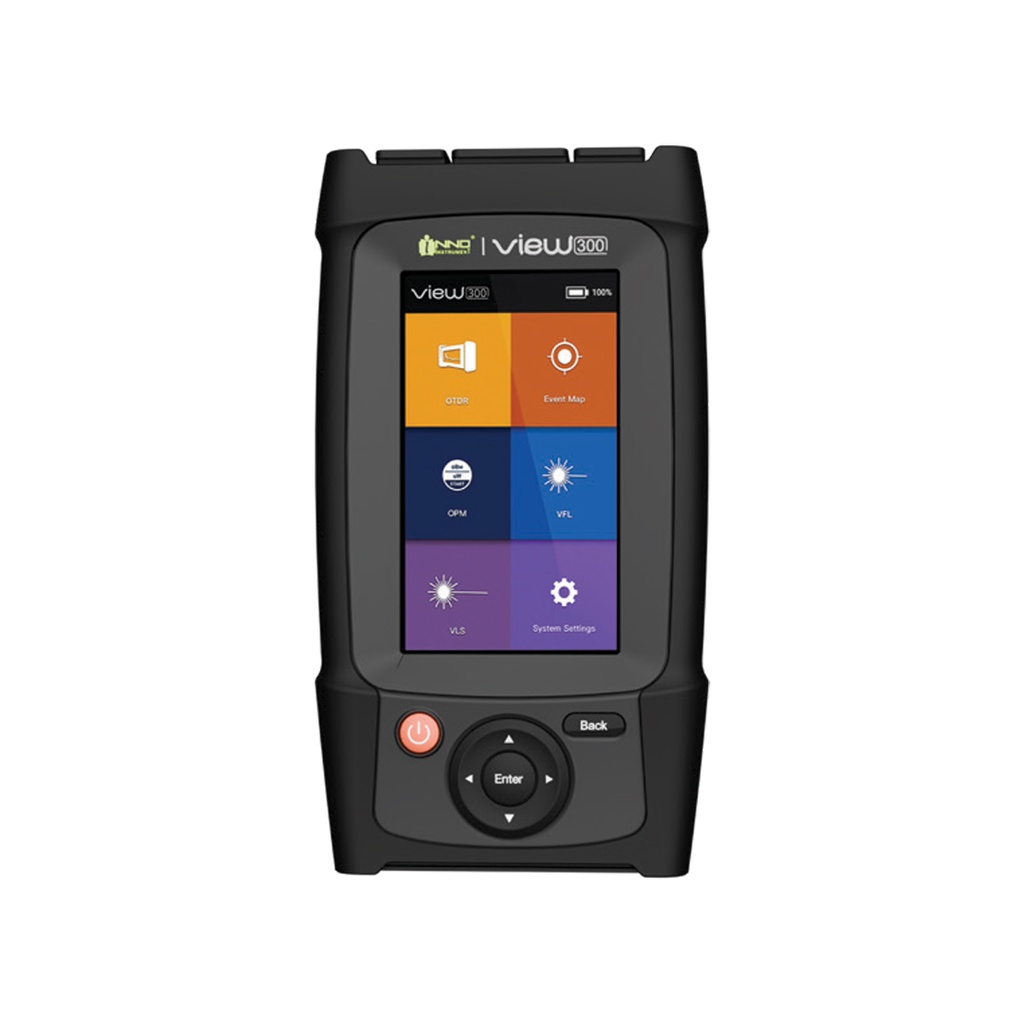

Рефлектометр VIEW300
Рефлектометр , INNO, VIEW300, предназначенный для быстрой и точной установки, диагностики и обслуживания ВОЛС.
<b></b><html>
<b>Рефлектометр оптический от INNO INSTRUMENT – View300</b>, то надёжный помощник для каждого волоконно-оптического специалиста, работающего непосредственно на объектах развертывания сетей. Разработанный с учётом реальных ус<b></b>ловий эксплуатации, View300 обеспечивает удобный и непрерывный процесс тестирования, объединяя все необходимые инструменты в одном компактном портативном устройстве.
<br>Оснащённый 4,3-дюймовым сенсорным экраном и интуитивно понятным интерфейсом, прибор обеспечивает наглядность и уверенность при выполнении любых задач — от поиска повреждений до проверки параметров линии — без снижения темпов полевых работ.
<br>Ключевым элементом View300 является функция Event Map — OTDR-приложение, которое упрощает тестирование оптоволокна за счёт автоматического анализа и представления результатов в понятном визуальном формате. Это снижает сложность измерений и минимизирует вероятность ошибок, обеспечивая точную диагностику независимо от уровня опыта специалиста.
<br>Благодаря встроенным функциям, таким как визуальный локатор повреждений (VFL), измеритель оптической мощности и источник излучения, View300 поддерживает широкий спектр измерительных задач — от поиска неисправностей до подтверждения качества линии.
<br>Созданный специально для современных высокоскоростных сетей FTTx, View300 объединяет функциональность, точность и простоту использования в одном полностью готовом к работе приборе. Независимо от того, используется ли он опытными инженерами или начинающими техниками, View300 позволяет уверенно получать надёжные результаты, ускоряя развертывание сетей и поддерживая высокий уровень производительности волоконно-оптической инфраструктуры.
<iframe width="315" height="560"
src="https://www.youtube.com/embed/tn_MYRGEA5g"
title="YouTube Shorts video"
frameborder="0"
allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share"
allowfullscreen>
</iframe>
<br>ОБЩИЕ СВЕДЕНИЯ </b>
<br>Дисплей 4,3 дюйма, 480×272, IPS TFT-LCD, емкостной сенсорный экран с мультитачем
<br>Тип волокна Одномодовое, G.652
<br>Длина волны 1310 нм / 1550 нм ±20 нм
<br>Максимальный динамический диапазон 28 / 26 дБ (1310 / 1550 нм)
<br>Мертвая зона (событие / затухание) 2 / 8 м
<br>Диапазон измерений 100 м – 96 км
<br>Ширина импульса 3нс / 5нс / 10нс / 20нс / 30нс / 50нс / 80нс / 160нс / 320нс / 500нс / 800нс / 1 мкс / 2 мкс / 3 мкс / 5 мкс / 8 мкс / 10 мкс
<br>Погрешность определения расстояния ±(1 м + интервал × 0,005% × расстояние)
<br>Точность измерений 3 нс – 20 нс
<br>Линейность ±(1 м + разрешение выборки + 0,005% × расстояние измерения)
<br>Количество точек выборки 64 000 точек
<br>Разрешение выборки 0,03 м – 4 м
<br>Потери (Loss) Разрешение: 0,01 дБ, Порог: 0,02 дБ
<br>Разрешение по расстоянию 0,1 м
<br>Показатель преломления (Refractive Index) 1,000000 – 2,000000
<br>Отражательная способность (Reflecting Specularity) ±3 дБ
<br>Формат файлов SOR, PDF
<br>Режим анализа потерь TPA (метод 2 точек)
<br>Класс лазерной безопасности 2
<br>Оптический разъём По умолчанию: UPC / APC; <br>Опционально: SC / FC
<br>Питание Адаптер AC/DC: Вход 100–240 В, 50/60 Гц, 0,3 А; Выход: 5 В, 2 А; аккумулятор: литий 3,7 В, 2500 мА·ч
<br>Время работы от батареи Режим ожидания ≥ 6 ч; непрерывная работа ≥ 4 ч
<br>Сохранение данных Внутренняя память: 8 ГБ EMMC; поддержка TF-карты и USB-флешки
<br>Зарядка USB Type-C; разъемы: USB 2.0, TF
<br>Беспроводная связь WiFi, 4G LTE Cat.1, GPS
<br>Вес ≤ 472 г (с батареей)
<br>Габариты 180 × 95 × 40 мм
<b><br>Условия эксплуатации и хранения</b>
<br>Условия эксплуатации-Влажность: 0–95%, без конденсата.
Температура: -10…+50 °C
<br>Условия хранения-Влажность: 0–95%, без конденсата.
Температура: -20…+60 °C
<b><br>Технические характеристики VFL & OPM </b></b>
<br>Экспортная длина волны: соответствует длинам волн OTDR
<br>Тип лазера: FP-LD
<br>Выходная мощность: ≥ -5 дБм
<br>Стабильность: CW, ±0,5 дБ / 15 мин (после 15 минут прогрева)
<br>Оптический разъём: SC / APC (сменные FC, LC)
Режим работы: CW / 270 Гц / 330 Гц / 1 кГц / 2 кГц
<br>OPM (Оптический измеритель мощности)
<br>Диапазон длин волн: 800 ~ 1700 нм
<br>Калибровочная длина волны: 850 ~ 1650 нм
<br>Диапазон измерений: -70 ~ +6 дБм (по умолчанию), -50 ~ +26 дБм (опционально)
<br>Идентификационная частота: CW / 270 Гц / 330 Гц / 1 кГц / 2 кГц
Разрешение: 0,01 дБ
<br>Погрешность: ±5%
<br>Оптический разъём: универсальный FC / SC / ST
Пункты
VFL (Визуальный источник волоконной линии)
<br>Длина волны: 650 нм ±20 нм
<br>Выходная мощность: 1 мВт
<br>Режим работы: CW / 1 Гц / 2 Гц
<br>Оптический разъём: универсальный FC / SC / ST
</html>
Бренд: INNO Instrument
Гарантия: 1 год
