Кабель оптоволоконный, Интегра,ИК/Д2-Т-А6-1.2 кН, плоский, пруток 1,7 мм, предназначены для подвеса на опорах линий связи, между зданиями и сооружениями. Кабель оптоволоконный ИК/Д2-Т-А6-1.2 кН Назначение: Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями. Подвесной плоский оптический дроп-кабель активно применяется для построения сетей связи в качестве кабеля последней мили. Он подвешивается на опорах освещения, линий связи, линий электропередач, между зданиями и сооружениями. Актуальность этого кабеля обусловлена следующими моментами: простота разделки кабеля, оперативность и удобство монтажа; полностью диэлектрическая конструкция кабеля; относительно невысокая стоимость кабеля и соответствующей арматуры. В то же время, в определенных условиях подвеса проявляются и недостатки такой конструкции кабеля. В условиях сильных порывов ветра плоская конструкция кабеля становится «парусом», что приводит к резким рывкам кабеля. В качестве натяжной арматуры, в большинстве случаев, применяются зажимы типа ODWAC-22 различных производителей. Их особенностью является относительно небольшая площадь контакта кабеля с зажимом, что при резких рывках кабеля приводит к срыву оболочки кабеля зажимом. Так, для наиболее популярного типо размера кабеля 3,2х6,9 мм с силовыми элементами в виде стеклопластиковых прутков диаметром 1,7 мм срыв оболочки кабеля в зажиме происходит при растягивающих нагрузках около 1,2 кН несмотря на то, что сам кабель имеет механическую прочность на разрыв порядка 3 кН. В значительной степени уйти от этой проблемы позволяет использование в кабеле стеклопластиковых прутков с подклеивающим слоем. Испытания в лабораторных условиях показывают, что усилие срыва оболочки в системе «кабель-зажим» значительно возрастает и достигает порядка 2,4 кН. При этом в большинстве случаев происходит разрушение зажима (как правило обрыв петли) при сохранении работоспособности кабеля. Применение такого решения позволяет значительно повысить надежность работы сетей связи, построенных на основе использования подвесных плоских дроп-кабелей. Описание конструкции: Сердечник - центральная трубка. Оболочка ОМ из термопластичного материала. Гидроизоляция ОМ - внутримодульный заполнитель. Силовые элементы - стеклопластиковый пруток. Наружная полимерная оболочка. Параметры кабеля: Температурный диапазон хранения и перевозки - от минус 60 до +70 °С. Температурный диапазон монтажа - от минус 20 до +50 °С. Температурный диапазон эксплуатации - от минус 60 до +70 °С. Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С. Динамическое растягивающее усилие - 1,2 кН. Статическое растягивающее усилие - 0,5 кН. Раздавливающее усилие - 0,3 кН/см. Удар - 5 Дж. Стеклопластиковый пруток -1,7 мм. Протекание воды - Нет. Вес 1 километра кабеля - 27,8 кг . Строительная длина - 6 км . Наружный диаметр/габариты - 3,2/7,3 мм. Стандарт оптического волокна - G.652D. Пролеты- зона 2/2 - 75м, зона 3/3 - 50 м. Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36. Бренд: Интегра Гарантия: 1 год

Колодец оперативного доступа,KSC-PLAST, КОД, для построении магистральных оптических трасс. КОЛОДЕЦ ОПЕРАТИВНОГО ДОСТУПА КОД Колодцы оперативного доступа КОД предназначены для защиты оптических муфт и запасов кабеля, устанавливаемых в местах стыковки рабочих длин оптико-волоконного кабеля. ТЕХНИЧЕСКОЕ ОПИСАНИЕ • Колодцы КОД обеспечивают размещение и хранение оптических муфт и технологического запаса кабеля в соответствии с требуемыми ими технологическими параметрами; • Защита оптических муфт и технологических запас оптико-волоконного кабеля от механических воздействий окружающих грунтов и ручного инструмента, используемого при вскрытии грунта для ремонтных работ; • Колодцы КОД предназначены для размещения одной разветвительной или до двух соединительных оптических муфт тупикового типа с размерами до 250х250х600 мм каждая, технологического запаса оптического кабеля длинной до 15 м с каждой соединяемой стороны и наименьшим допустимым радиусом изгиба 450 мм, технологического запаса проводников для КИПа длинной до 15 мкаждый. • Колодец изготовлен из полиэтилена; • Класс защиты IP65. • Колодцы обеспечивают механическую прочность, выдерживая нагрузку 140 кН. КОМПЛЕКТНОСТЬ В комплект поставки колодца КОД входит: - Корпус камеры; - Крышка камеры; - Силовой элемент для крышки колодца; По согласованию с Потребителем возможна индивидуальная комплектация изделия. Согласно стандартам предприятия-изготовителя колодцы поставляются упакованными в полиэтиленовую пленку. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ - При выполнении работ по монтажу колодцев КОД следует руководствоваться «Правилами по охране труда на кабельных линиях связи и проводного вещания 1995г.»; - Колодцы относятся к группе материалов, поддерживающих горение. Не склонны к тепловому возгоранию; - Способность взрываться и гореть при взаимодействии с водой, кислородом и другими веществами отсутствует; - При возникновении пожара используют стандартные средства тушения: распыленную воду, песок, кошму, углекислотные или пенные огнетушители ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ - Изделие не содержит в своём составе материалов, опасных для жизни и здоровья человека и вредных для окружающей среды, и не требует специальных мер предосторожности при транспортировании и хранении; - Колодец изготовлен из полиэтилена; - Возможна вторичная переработка материала. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ - Транспортировка колодцев КОД должна производится железнодорожным, автомобильным, водным и воздушным транспортом в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Размещение и крепление груза должно соответствовать утвержденным соответствующими органами Техническим условиям погрузки и крепления грузов на используемом транспортном средстве; - Колодцы КОД должны храниться в упакованном виде в помещениях или под навесами при температуре от о о -20 до +65 С. Допускается укладка колодцев при хранении один на другой в нормальном положении; - Допускается кратковременное хранение на открытом воздухе колодцев КОД, укрытых брезентом или иным защищающим от воздействия прямых солнечных лучей материалом, при принятии мер : против попадания воды во внутренние полости камер, - при отрицательных уличных температурах; - При хранении колодцев КОД следует соблюдать противопожарные меры, предусмотренные при хранении изделий из материалов, поддерживающих горение; - Не следует хранить колодцы КОД вблизи источников тепла, способных вызвать деформацию изделий.- Условия транспортирования и хранения изделий в части воздействия климатических факторов внешней среды должны соответствовать группе 5 по ГОСТ 15150-69; - При покупке, транспортирования, разгрузке и других перемещениях не допускается сбрасывать колодцы с какой-либо высоты, следует предохранять их от ударов и деформации При использовании погрузочной техники следует использовать только текстильные стропы. ПРАВИЛА УСТАНОВКИ ИЗДЕЛИЙ - В сухих грунтах с уровнем грунтовых вод ниже глубины промерзания изделие устанавливаются в котловане; - В глинистых и песчаных мокрых грунтах с высоким уровнем грунтовых вод рекомендуется установка изделий на поверхности грунта на 20 см выше уровня грунтовых вод с последующей обваловкой. На заболоченных грунтах необходимо сооружать основания с заменой слабого грунта. В местах возможного всплытия под воздействием воды или промерзания грунта следует использовать заполнение изделия гладким щебнем, песком; - Запрещается установка изделий в условиях ливневых паводков; - В случае попадании воды в котлован рекомендуется откачать или отвести воду; - В случае если, котлован вырыт в грунте, содержащем валуны, щебень, шлак, битое стекло, строительный мусор и другие твердые включения, необходимо произвести отсыпку дна котлована песком или мягкой землей толщиной от 50 до 100 мм. Промежуток между боковыми стенками котлована и изделия должен засыпаться мягкой землей или песком с последующим уплотнением; - Для предотвращения осыпания траншей, заполнения её водой или снегом и смерзания грунта отвала, следует устанавливать колодец КОД, как правило, сразу же после готовности и производить его обсыпку грунтом; - При нахождении места закладки колодца КОД в местах возможного передвижения транспортных средств рекомендуется его заполнение гладким щебнем мелко фракцией или сухим песком. Первоначальная засыпка колодца КОД в котлованах должна производиться слоем толщиной не менее 100 мм мягкой земли, не содержащей твердых включений. Окончательную засыпку траншеи рекомендуется производить ранее вынутым местным грунтом с послойной утрамбовкой грунта с коэффициентом уплотнения 0,98; - При расположении изделия около железнодорожных путей или автодорог расстояние от них до места установки изделия должно быть не менее одного метра (при возможности рекомендуется расстояние 2,5 метра). При наличии в придорожной зоне прослойки гео-текстиля или других защитных слоёв, их следует восстановить в месте установки изделия; - Следует избегать установки изделий на расстоянии менее 0,5 метров от силового кабеля. В стеснённых условиях для кабеля до 35 кВ допускается установка изделий на расстоянии не менее 0,15 метров с установкой между камерой и кабелем разделительной защиты кабеля из плит или трубы изготовленных из асбестоцемента, бетона или железобетона; - Не рекомендуется устанавливать изделия на расстоянии менее 10 метров от опор воздушных линий высоковольтных передач; - При установке изделий около теплопроводов, необходимо обеспечить теплоизоляцию, гарантирующую соблюдение температурного режима эксплуатации оптических муфт и кабелей. - В зоне зелёных насаждений изделия следует, как правило, устанавливать не ближе двух метров к стволам деревьев. УСЛОВИЯ ЭКСПЛУАТАЦИИ - Изделия предназначены для эксплуатации в условиях температур от -50 до +60 согласно настоящему Техническому описанию; - Изготовитель снимает с себя гарантийные обстоятельства, если использование изделия не соответствует назначению. ГАРАНТИЯ ИЗГОТОВИТЕЛЯ - Изготовитель гарантирует соответствие изделия требованиям действующей нормативной документации и настоящим ТУ при соблюдении условий транспортировки, хранения и эксплуатации изделий; - Срок службы составляет 50 лет; - Гарантийный срок эксплуатации 24 месяца, с момента отгрузки со склада предприятия изготовителя. Бренд: KSC Гарантия: 1 год

Оптический настенный бокс, DKC, RNFBE4BL, неукомплектованный, до 96ОВ, чёрный

Навесной оптический бокс с четырьмя слотами под установку адаптерных планок типа RNAP предназначен для выполнения перехода с оптических кабелей внешней прокладки на кабели внутренней прокладки, для организации настенных оптических кроссов. Максимальная емкость бокса составляет 96 волокон. Адаптерные планки размещены внутри корпуса оптического бокса, что улучшает защищенность оптических соединений от несанкционированных отключений. Рекомендуется использование сплайс-кассет RNSPLICE.

Бокс оснащен четырьмя кабельными вводами. Точки заземления брони волоконно-оптических кабелей предусмотрены внутри, точки заземления конструктива предусмотрены снаружи.

Бренд: ДКС

Гарантия: 1 год

Патч корд оптоволоконный,, FC/UPC-LC/UPC MM OM1 62.5/125 Duplex 3.0мм 1 м, LSZH Патч Корд Оптоволоконный FC/UPC-LC/UPC MM OM1 62.5/125 Duplex 3.0мм 1 м Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд FC/UPC-LC/UPC представляет собой отрезок дуплексного оптического кабеля длиной 1 метр и внешним диаметром 3 мм, оконцованный с одной стороны коннекторами FC и LC - c другой, тип полировки UPC (Ultra Physical Contact). Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки. Преимуществом патчкордов FC-LC является надежность разъемного соединения и малый уровень пр ямых потерь. Основные характеристики: Малые вносимые потери; Малое отражение; Хорошая воспроизводимость; Хорошая заменяемость; Высокая температурная стабильность. Область применения: Абонентское телевидение, FTTH, LAN; Волоконо-оптические Бренд: АЗОП Гарантия: 1 год

Патч корд оптоволоконный,, LC/UPC-LC/UPC MM OM2 50/125 Simplex 3.0мм 1 м, LSZH Патч Корд Оптоволоконный LC/UPC-LC/UPC MM OM2 50/125 Simplex 3.0мм 1 м Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC-LC/UPC представляет собой отрезок симплексного оптического кабеля длиной 1 метр и внешним диаметром 3 мм, оконцованный с двух сторон коннекторами LC, тип полировки UPC (Ultra Physical Contact). Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки. Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень пр ямых потерь. Основные характеристики: Малые вносимые потери; Малое отражение; Хорошая воспроизводимость; Хорошая заменяемость; Высокая температурная стабильность. Область применения: Абонентское телевидение, FTTH, LAN; Волоконо-оптические датчики; Опт Бренд: АЗОП Гарантия: 1 год

Кабель оптоволоконный, СКО, ОКБ-0.22-16П-7кН, предназначен для прокладки в грунт на основе модульной конструкции. Кабель оптоволоконный ОКБ-0,22-16П-7кН Назначение: Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности. Описание конструкции: Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. По требованию заказчика возможны опции: 1. Замена гидрофобного заполнителя на сухой водоблокирующий материал. 2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ). 3. Изменение стандартного цвета модулей и волокон. 4. Возможное количество волокон в кабеле до 288. 5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН). Бренд: СКО Гарантия: 1 год

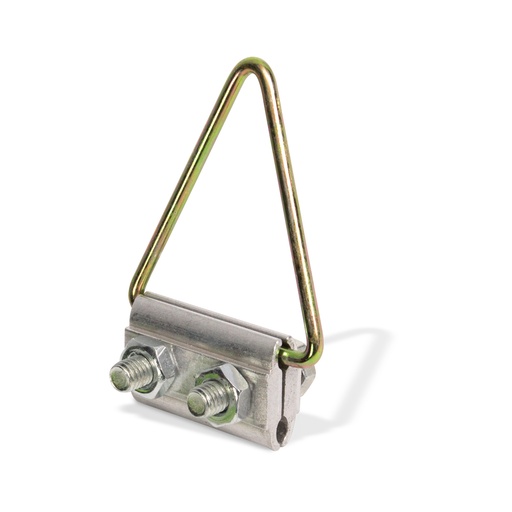

Промежуточный зажим, А-Оптик, АО-ZP-8-2, для кабеля подвесного типа 8 с троссом или стеклопрутком (разрушающая нагрузка 2Кн, 4-8 мм)

<html><b>Промежуточный зажим А-Оптик АО-ZP-8-2 </b><br />
Промежуточный зажим А-Оптик АО-ZP-8-2 (металлический), предназначен для надёжного закрепления на промежуточных опорах волоконно-оптических кабелей типа «8″ в которых силовым выносным элементом служит трос или проволока.Нагрузка, которую способен выдержать зажим может достигать 2 кН. <br />
Состоит из двух пластин,состоящих из высокопрочного сплава,соединённых стягивающими болтами. Диаметр наружнего несущего элемента закрепляемого волоконно-оптического кабеля должна составлять от 4-х до 8-ми мм. <br />
Зажим рекомендуется использовать на промежуточных опорах ВЛ до 20кВ, связи, городского электрохозяйства (уличного освещения,наземного электротранспорта),элементах зданий и сооружений с длиной пролета до 110м.</html>

Бренд: А-Оптик

Гарантия: 1 год

Кабель оптоволоконный, Интегра, ИКСЛ-М4П-А16-2.7 кН, бронированный стальной гофрированной ламинированной лентой, для прокладки в кабельную канализацию в модульной конструкции Кабель оптоволоконный ИКСЛ-М4П-А16-2,7 кН Назначение: Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог. Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок. Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из: Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток. Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации. Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки. Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена. Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации. Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности. Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий. Преимущества и особенности оптики для кабельной канализации К достоинствам изделия относится: Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях. Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника. Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам. Описание конструкции: Сердечник - центральная трубка (ОМ). Оболочка ОМ из термопластичного материала. Гидроизоляция ОМ - внутримодульный заполнитель. Бронепокров – стальная ламинированная гофрированная лента. Силовые элементы - стальная проволока. Наружная полимерная оболочка. Параметры кабеля: Температурный диапазон хранения и перевозки - от минус 40 до +50 °С. Температурный диапазон монтажа - от минус 20 до +50 °С. Температурный диапазон эксплуатации - от минус 40 до +50 °С. Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С. Динамическое растягивающее усилие - 2,7 кН. Статическое растягивающее усилие - 2,2 кН. Раздавливающее усилие - 0,3 кН/см. Удар - 10 Дж. Протекание воды - Нет. Вес 1 километра кабеля - 75 кг . Строительная длина - 6 км . Наружный диаметр/габариты - 8,2 мм. Стандарт оптического волокна - G.652D. Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36. Бренд: Интегра Гарантия: 1 год

Сплиттер оптоволоконный в корпусе, А-Оптик, PLC-14 разъемы SC/APC, SM

<html><b>Сплиттер оптоволоконный PLC А-Оптик 1х16 1,5м </b><br />


Сплиттер это пассивное оптическое оборудование, предназначенное для деления или объединения мощности оптических сигналов. Сплиттеры характеризуются низким уровнем вносимых потерь, широкой полосой пропускания, стабильностью характерестик, высокой надежностью. Оптические разветвители сплиттеры применяется на сетях передачи данных, на линиях передачи телевизионных сигналов CATV, оптический делитель также можно использовать для мониторинга параметров оптических сигналов, совместно с измерительным оборудованием, широкое применение оптический сплиттер получил на сетях GEPON.</html>

Бренд: А-Оптик

Гарантия: 1 год

Кабель оптоволоконный, СКО, ОКГ-0.22-16П 3.1 кН, предназначен для прокладки в защитных пластмассовых трубах на основе модульной конструкции. Кабель оптоволоконный ОКГ-0,22-16П 3,1 кН Назначение: Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях. Описание конструкции: Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности. Основные механические и климатические свойства:. 1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм. 2.Стойкость к ударной нагрузке-не менее 5 Дж. 3.Минимальный радиус изгиба кабеля -20 x D кабеля . 4.Диапазон рабочей температуры-от -60 oC до +70 oC . 5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC . 6.Диапазон температуры во время прокладки-от -30 oC до +50 oC . 7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км. По требованию заказчика возможны опции: 1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал). 2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ). 3. Изменение стандартного цвета модулей и волокон. 4. Применение вспарывающего корда. 5. Возможное количество волокон в кабеле до 288. 6. Изготовления кабеля с центральной модульной трубкой. Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации. Бренд: СКО Гарантия: 1 год
